1.光纖接入網

　　光纖接入網的最終目標是光纖到戶(FTTH)，但到目前為止，對于我國大部分的家庭用戶來說并不需要那么寬的接入帶寬，并且由于一般人家難以承受接人費。因此。在用戶接入網的整個長度上，不必全部采用光纖實現FTTH，而是根據實際情況，采用光纖到大樓(FTTB)、光纖到路邊(FTTC)、光纖到小區(FTTZ)或光纖到樓層(FTTF)等方式。這些不同的接入方式主要不同在于光網絡單元(ONU)的放置位置不同，現在比較流行的是FTTZ、FTTB。

　　2.光纖接入網的流行技術及其拓撲結構

　　由于寬帶通信設計的要求和光纖等大容量新技術的出現，使得許多拓撲結構成為接入網設計的考慮對象，現舉其中的幾種當前最為流行的結構來說明光纖接入網的流行技術及其拓撲結構。

　　(1)由ONU組成的星型拓撲結構

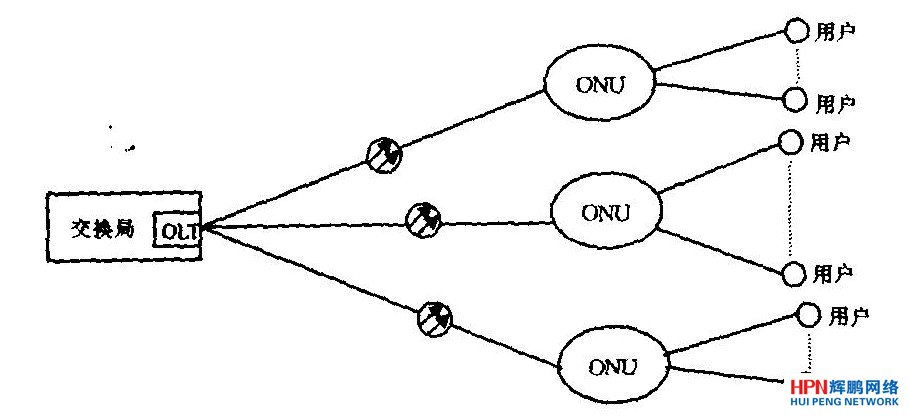

　　圖1的是ONU組成的星型拓撲結構。從交換局接出的光纖到達最靠近用戶的地方(小區、大樓或是路邊)，經過光網絡單元將光信號轉換為電信號，然后用銅雙絞線或同軸電纜分別把電話、數據等窄帶信號或寬帶圖像信號接到用戶。

　　(2)由無源光網絡技術組成的星型拓撲結構

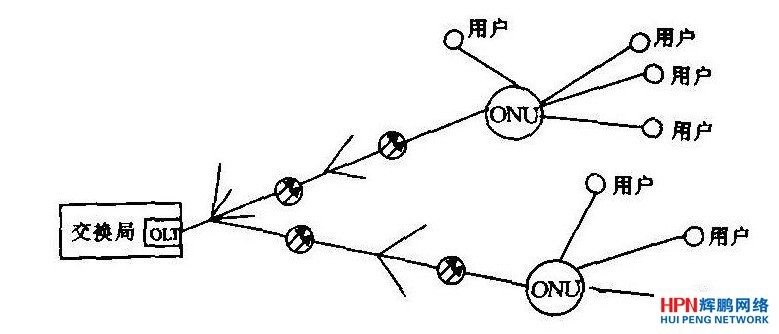

　　圖2描述的是由無源光網絡(PON)技術組成的星型拓撲結構。信號從交換局經目光網絡直接分配到用戶。這種方式的優點是建設初期投資少，從0LT到ONU部分光纖傳輸設施的費用由多個用戶分擔，故每個用戶成本較低。



                                                     圖2  由無源光網絡（PON）技術組成的星型拓撲結構圖

　　(3)環型網+星型網結構

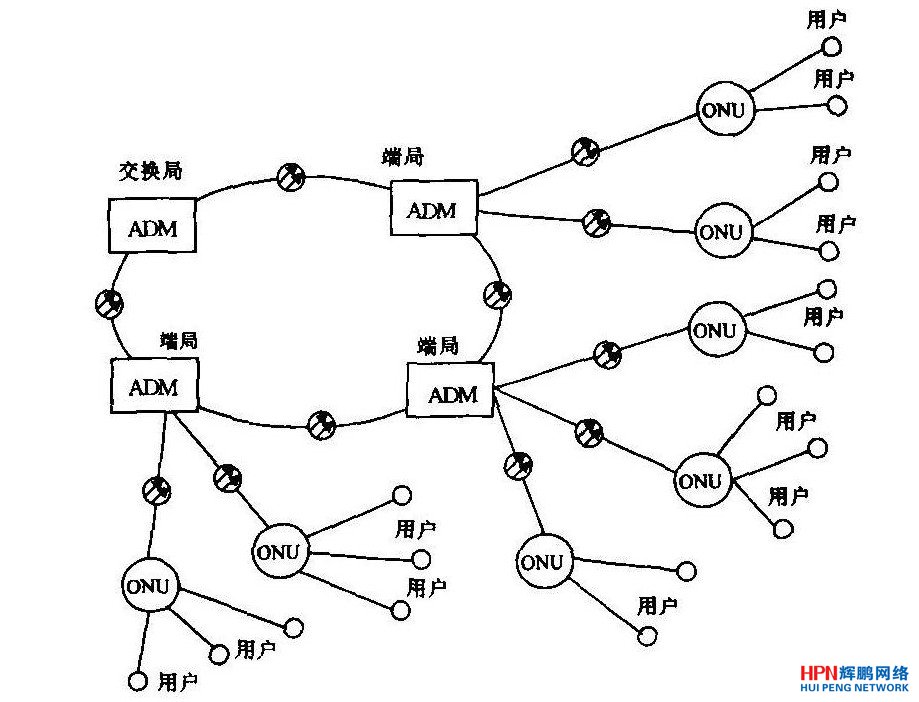

　　圖3描述的是由SDH設備組成的環型網+ONU組成的星型網結構。業務經過SDH環傳輸后，再經ONU組成的星型網分配到各個用戶。如果某些用戶需要的帶寬很寬，就可以從SDH的ADM直接將光纖引入到用戶。



                                    圖3  由SDH設備組成的環型網+ONU組成的星型網拓撲結構圖

　　這種結構業務在環型網上可以得到很好的保護，保護時間不大于50 ms，并且這種組網方式能更有效地覆蓋更大的區域。

　　在光纜線路設計時，一旦拓撲結構選定后，就可以進行線路設計。
