建筑物綜合布線系統的組成

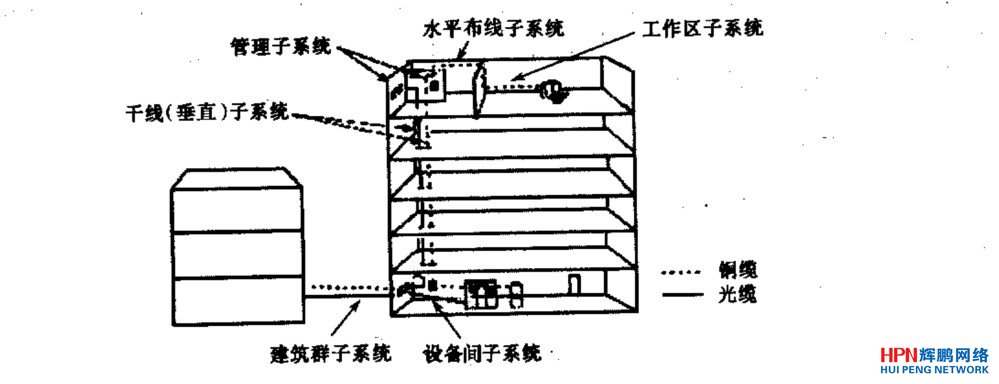

　　建筑物綜合布線系統(PDs，Premises Distribution systern)是智能大廈必不可少

　　的組成部分，它由6個子系統組成。它們分別為：工作區子系統，水平布線子系統，干線

　　(垂直)子系統，管理子系統，建筑群子系統，設備間子系統。

　　(1)工作區子系統

　　工作區子系統由終端設備、連接到信息插座的連線(或軟線)組成，包括裝配軟線、連

　　接器和連接所需的擴展軟線，并在終端設備與I/O之間搭僑。

　　工作區子系統中所使用的連接器必須具備國際ISDN標準的8位接口，這種接口能

　　接受大廈自動化系統所有低壓信號以及高速數據網絡信息和數碼聲頻信號。

　　(2)水平布線子系統

　　從工作區信息插座至管理子系統的配線架之間布線部分稱為水平布線子系統。

　　水平布線子系統一般為星型結構，依據所傳輸的速率不同，可以采用3類線纜，5類線

　　或光纜。

　　(3)干線(垂直)予系統

　　干線子系統又稱垂直主干線子系統，提供建筑物干線線路的路由，負責連接管理子系

　　與設備間之系統。它由所有構布線電纜組成，或由導線和光纜以及將此光纜連接到其

　　他地方的相關支撐硬件組合而成。干線子系統通常在兩個單元之間，特別是在位于中央

　　點的公共系統設備處提供多個線路設施。 。

　　(4)管理子系統

　　管理子系統由交連、互連以及I/O組成。管理問為連接其他子系統提供連接手段。

　　交連和互連允許將通信線路定位在建筑物的不同部分，以便能更容易地管理通信線路。

　　I/O位于用戶工作區和其他房間以及辦公室，使在使用移動終端設備時能方便地進行

　　插拔。

　　這一部分主要由配線架、集線器(Hub)、機柜和電源組成。

　　(5)建筑群子系統

　　負責將一個建筑物中的電纜延伸到另一個建筑物的通信設備和裝置的集合稱為建筑

　　群子系統，有時也叫校園網子系統。它支撐著樓群間的通信，通常由電纜、光纜和防止

　　電纜上的脈沖電壓進入建筑物的電氣保護裝置組成。

　　(6)設備間子系統

　　設備問子系統由電纜、連接器和相關的支撐設備組成，它把公共系統的各種不同設備

　　互連起來。
