目前，大部分光纜中都包含金屬加強芯和防潮層。少部分光纜中還有金屬銅導線，用于傳輸業務信號和中繼器的供電。在單盤檢驗時，必須對這些金屬加強芯或金屬導線的電特性作測試。
(1)銅芯線電特性測試
銅芯線電特性測試主要包括銅導線的直流電阻、不平衡電阻、絕緣電阻和絕緣強度、線間電容、線間耦合等指標的測量。光纜中的銅導線主要傳輸業務信號和為無人中繼站供電，故我們主要介紹直流電阻、不平衡電阻、絕緣電阻和絕緣強度的測試，其他(線間電容和線間耦合等)指標測試不再介紹。
①直流電阻測試。
·用經過校準的直流電橋按圖1連接好電路(測試電路隨單端測量和兩端測量有所不同：單端時測試的為環阻;兩端測量時測試的為單線電阻)。
·調整電橋的可變比率臂，使電橋的指針處于表盤的零位置。電橋平衡后，讀出比率臂讀數即為所測導線的電阻(兩端測量時讀數為單線電阻，單端測量時為雙線電阻)。
·電阻換算：判斷導線的直流電阻好壞，應將所測電阻與標準電阻進行比較。比較時，應在材料、線徑、長度、溫度相同的條件下進行(電阻的標準見相關資料)。
·長度換算：給出的直流電阻指標一般為每千米20℃條件下的電阻值。所測光纜長度可為任意長度，故應把所測電阻換算為1 km長度時的標準長度，才能判斷直流電阻是否合格。
·溫度換算：把測試溫度為，時的千米電阻換算成溫度為20℃的千米電阻(對于0.9 mm銅線R2。，≤28.5 n/km)。
·利用環阻求單線電阻：當我們不方便測得單線電阻時�？刹捎脺y量回路電阻(雙線電阻)，再由環路電阻求得單線電阻的方法。此方法需測量3次，分別為R12，R13，R23。
②不平衡電阻測試。
不平衡電阻主要是指工作回路問的不平衡電阻，即組成同路的兩根導線問電阻不相等�？梢岳媒新返膬筛鶎Ь�的單線電阻相減求得不平衡電阻。
③銅導線絕緣電阻測試。
絕緣電阻測量是檢驗導線問絕緣特性的重要指標.其測試方法如下。

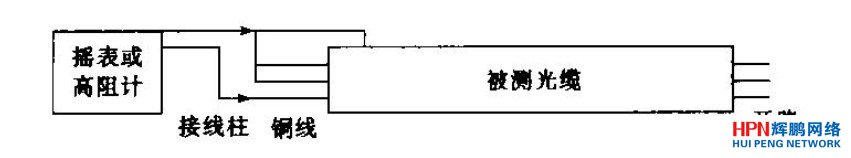

·把校準好的搖表或高阻計按圖2連接好，其中一個接線柱連接被測導線，另一接線柱將其余導線和其他金屬導體(包括加強件、防潮層和鎧裝層)相連。
·勻速轉動搖表的搖柄，逐步達到120 r/min，測出導線的絕緣電阻并做記錄;利用高阻計測試時，先“充電”再“測試”，讀出測試結果。
·將測試的絕緣電阻換算成標準長度的絕緣電阻，再與標準絕緣電阻進行比較，看是否在標準之內。
·測試完畢應做詳細記錄。
④銅導線絕緣強度測試。
銅導線絕緣強度測試主要是檢查光纜內部的銅導線的耐壓強度，為銅導線傳輸無人中繼器的供電進行準備。測試項目主要包括線間絕緣強度測試和導線對地絕緣測試，具體測試方法和步驟如下。

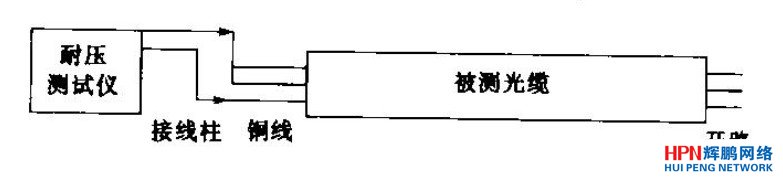

·按圖3和圖4連接好電路。
·調節耐壓測試儀的輸出電壓到規定有效值(導線之間為2200 v，導線對地之間為2800V)，保持時間為2 min。測試時，應緩慢調整耐壓器的輸出電壓，使之從零開始逐步上升至規定值。
·注意事項：在進行耐壓測試時，光纜的另一端應開路;測試完畢應將所測導線放電(被測兩導線短路或接地);儀表的輸出線也應做放電處理。測試完畢應做詳細記錄。
(2)光纜護層的絕緣測試
光纜護層的電特性測試主要是指光纜金屬護層(如金屬防潮層、金屬鎧裝層)對地絕緣的測試，以檢查光纜外護層(聚乙烯PE)是否完好。測試項目包括絕緣電阻和絕緣強度測試。
①絕緣電阻測試。
絕緣電阻一般包括金屬防潮層(多為鋁一塑綜合護層LAP)和鎧裝層(鋼絲、鋼帶鎧裝)對地的絕緣電阻。測試步驟和方法如下。
·光纜浸于水中4 h以上。

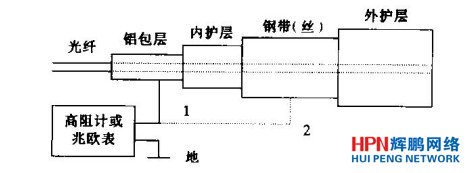

·用高阻計或搖表按圖5所示連接好。
·用高阻計測試時，測試電壓為250 V或500 V，1 min后讀數。用兆歐表測量時，注意手搖速度要均勻。
·分兩次測出防潮層和鎧裝層對地的絕緣電阻值。
·要求對地絕緣電阻大于1000 mΩ·km。
②絕緣強度測試。
·測試步驟和連接圖同絕緣電阻，只是用耐壓測試器替代高阻計或兆歐表。
·耐壓測試規定：進口光纜加電15 000 V，2min不擊穿;國產光纜加電3800 v，2min不擊穿。
根據工程實際和經驗，在檢測光纜絕緣電阻較好后，可省略耐壓測試。
